| Klasse BauPVO - EU 305/2011 (DoP) | Fca | |
| Verfügbarkeit | auf Anfrage | |
| Anwendung | CATV | |
| Hängeverlegung | ||
| gemäß Norm | EN50117-11-2 | |
| Reaktion bei Feuer | EN50575 | |
| AUFBAU | ||
| Innenleiter | Ø mm | 2,70 |
| Material | Cu | |
| Dielektrikum | Ø mm | 11,50 |
| Material | PEG | |
| Band | Material | Cu/Pet |
| Geflecht | Material | Cu |
| Optische Geflecht-Dichte | % | 52 |
| Durchmesser über Geflecht | Ø mm | 12,20 |
| Aussenmantel | Ø mm | 15x22,5 |
| Material | PE | |
| MECHANISCHE DATEN | ||
| Kupfergewicht | kg/km | 83,9 |
| Kabelgewicht | kg/km | 222,1 |
| Min. Biegeradius x 1/ n | mm | 200 |
| Max. Zugbelastung | N | 800 |
| ELEKTRISCHE DATEN | ||
| Wellenwiderstand | Ohm | 75±2@200 MHz |
| Kapazität (@1kHz) | pF/m | 52 ± 2 |
| Verkürzungsfaktor | % | 85 |
| Dämpfung (bei 20°C ) | ||
| bei 5 MHz | dB/100m | 0,8 |
| bei 10 MHz | dB/100m | 1,1 |
| bei 30 MHz | dB/100m | 1,3 |
| bei 50 MHz | dB/100m | 1,7 |
| bei 200 MHz | dB/100m | 3,4 |
| bei 300 MHz | dB/100m | 4,2 |
| bei 470 MHz | dB/100m | 5,5 |
| bei 862 MHz | dB/100m | 7,7 |
| bei 1000 MHz | dB/100m | 8,4 |
| bei 1750 MHz | dB/100m | 11,4 |
| bei 2150 MHz | dB/100m | 12,8 |
| bei 2400 MHz | dB/100m | 13,6 |
| bei 3000 MHz | dB/100m | 15,4 |
| Rückflussdämpfung (SRL) | ||
| bei 5 - 470 MHz | dB | >25 |
| bei 470 - 1000 MHz | dB | >24 |
| bei 1000 - 2000 MHz | dB | >23 |
| bei 2000 - 3000 MHz | dB | >22 |
| Transferimpedanz (Zt) | Klasse | A |
| 5 - 30 MHz | mOhm/m | < 4 |
| Schirmungsmaß (SA) | Klasse | A+ |
| bei 30 - 1000 MHz | dB | >95 |
| bei 1000 - 2000 MHz | dB | >95 |
| bei 2000 - 3000 MHz | dB | >75 |
| Gleichstromwiderstand innen/aussen | Ohm/km | 3,4 / 5,8 |
| Schleifenwiderstand | Ohm/km | 9,2 |
| Hochspannungsprüfung (spark test) | kV | 8,0 |
| Betriebsstrom max. (Ieff) | A | 25 |
VERTEIL-KOAXIALKABEL FUR TV- UND TRIPLE-PLAY-ANWENDUNGEN
Standard-Verpackung
Absetzwerkzeuge
Stecker
-
Mod. WD500
-
1 x 500m Holztrommel Verpackungstyp einzeln Trommel
Artikel 27/115APM8L9047500 Länge m 500 Barcode Einzeln EAN13 8000005950500 Verpackungsinhalt m 1 x 500m Barcode Verpackung EAN13 8000005950500
-

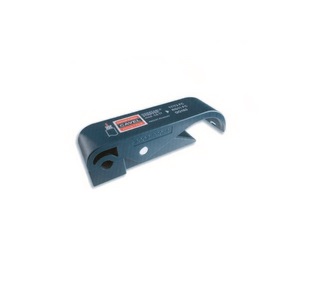

CS27
Absetzwerkzeuge für Verteil-Koaxialkabel
für Serie 27/115
-

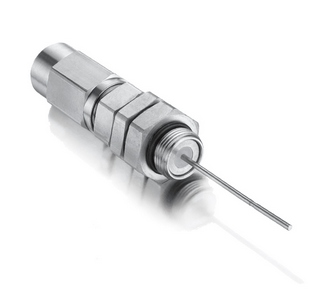

5/8MU-44
5/8" Stecker
Stecker
-

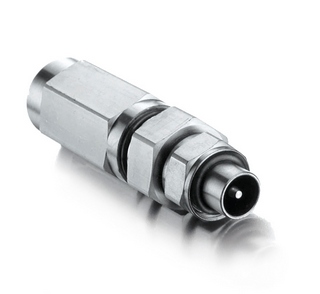

IEC14M-44
Serie IEC (ohne Werkzeug)
Stecker
-
SR21-44
Adapter
für 11/50FC - 27/115
-

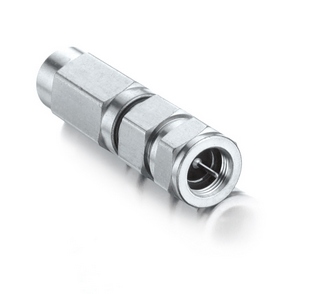

FM-TL444
Serie F
Stecker
