VERTEIL-KOAXIALKABEL FUR TV- UND TRIPLE-PLAY-ANWENDUNGEN CATV11AP

Legende
Legende
RG Ref. RG 11
Klasse BauPVO - EU 305/2011 (DoP) Fca
Verfügbarkeit auf Anfrage
Anwendung CATV
Hängeverlegung
gemäß Norm EN50117-11-2
Reaktion bei Feuer EN50575
AUFBAU
Innenleiter Ø mm 1,63
Material Cu
Dielektrikum Ø mm 7,20
Material PEG
Band Material APAS
Geflecht Material CuSn
Optische Geflecht-Dichte % 63
Durchmesser über Geflecht Ø mm 7,85
Aussenmantel Ø mm 10,1x17
Material PE
MECHANISCHE DATEN
Kupfergewicht kg/km 34,6
Kabelgewicht kg/km 124,2
Min. Biegeradius x 1/ n mm 100
Max. Zugbelastung N 300
ELEKTRISCHE DATEN
Wellenwiderstand Ohm 75±2@200 MHz
Kapazität (@1kHz) pF/m 52 ± 2
Verkürzungsfaktor % 85
Dämpfung (bei 20°C )
bei 5 MHz dB/100m 1,1
bei 10 MHz dB/100m 1,5
bei 30 MHz dB/100m 2,2
bei 50 MHz dB/100m 2,8
bei 200 MHz dB/100m 5,5
bei 300 MHz dB/100m 6,9
bei 470 MHz dB/100m 8,8
bei 690 MHz dB/100m 10,5
bei 1000 MHz dB/100m 13,0
bei 1750 MHz dB/100m 17,9
bei 2150 MHz dB/100m 20,0
bei 2400 MHz dB/100m 22,0
bei 3000 MHz dB/100m 25,0
Rückflussdämpfung (SRL)
bei 5 - 470 MHz dB >30
bei 470 - 1000 MHz dB >28
bei 1000 - 2000 MHz dB >23
bei 2000 - 3000 MHz dB >20
Transferimpedanz (Zt) Klasse B
5 - 30 MHz mOhm/m < 8
Schirmungsmaß (SA) Klasse A
bei 30 - 1000 MHz dB >85
bei 1000 - 2000 MHz dB >95
bei 2000 - 3000 MHz dB >90
Gleichstromwiderstand innen/aussen Ohm/km 8,5 / 10,0
Schleifenwiderstand Ohm/km 18,5
Hochspannungsprüfung (spark test) kV 8,0
Betriebsstrom max. (Ieff) A 16
VERTEIL-KOAXIALKABEL FUR TV- UND TRIPLE-PLAY-ANWENDUNGEN
Standard-Verpackung
  • 1 x 500m Holztrommel
    Verpackungstyp einzeln Trommel
    Artikel   CATV11APM5L6045500
    Länge m 500 Barcode Einzeln EAN13 8000060450502
    Verpackungsinhalt m 1 x 500m Barcode Verpackung EAN13 8000060450502
Absetzwerkzeuge

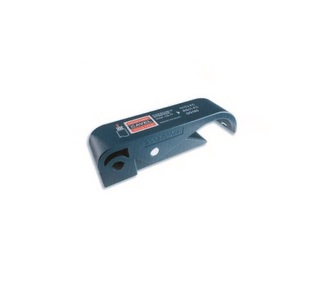

  • CS17
    Absetzwerkzeuge für Verteil-Koaxialkabel
    Stecker
Stecker
für INNEN-Anwendungen

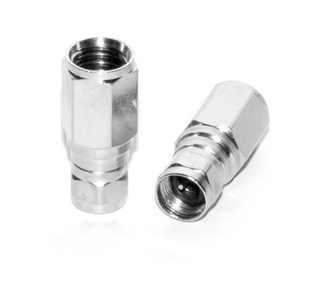

  • F163
    Crimp-F-Stecker
    F Krimp
  • FA17/73
    Serie F schraubbar
    F schraubbar
Zangen
  • CRT05BL
    Krimp-Zange
    für F-Stecker, 0,324" und 0,475
  • -
für AUSSEN-Anwendungen

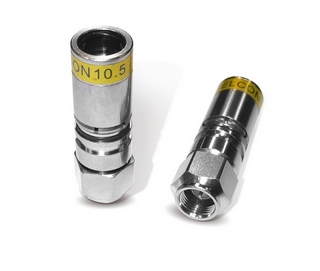

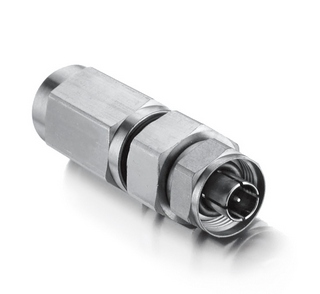

  • FC11QM
