CABLES MULTIMEDIA Y HIBRIDOS 11/48LOPIPE

Referencias

Al Aluminio

AP Al/Poliéster

APAS Al/Poliéster/Al/Surlyn (adhesivo)

APJ Al/Poliéster "pliegue J"

APS Al/Poliéster/Surline (adhesivo)

AWG American Wires Gauge

CAI Confederation Aerial Industries (UK)

CCS Acero cobreado (FeCu)

Cu Cobre

Cu/Pet Cobre/Poliéster

CuSn Cobre estañado

FeCu Acero cobreado

FeZn Acero zincado

LSZH Funda sin halógenos

N Newton (0,1 kg circa)

NEXT Paradiafonía

PE Polietileno

PEG Polietileno expandido con gas

Pet Poliéster

PJ Protección de gelatina de pertróleo (Petrol Jelly)

PVC Polivinilcloruro

PVCII PVC no contaminante

SA Eficacia de blindaje (Screening Attenuation)

TI Impedancia de transferencia (Zt)

Zt Impedancia de transferencia

APA Al/Poliéster/Al

ACR Atenuación diafónica

Ref. RG		RG 6+
Clase CPR según UE 305/2011 (DoP)		Fca
Disponibilidad		bajo petition
Aplicación		Cable multimedia / híbrido
		Colocación exterior y subterránea
según la Norma		EN50117-10-2
		CEI-UNEL 36762
Reacción al fuego		EN50575
CARACTERISTÍCAS CONSTRUCTIVAS
Cubierta externa	Ø mm	8,1x15,3
	material	PE
CARACTERISTÍCAS MECÁNICAS
Peso del cobre	kg/km	20,5
Peso del cable	kg/km	73,1
Min radio de curvatura x 1/n	mm	40 / 80
Fuerza máx. de tracción	N	150
Atenuación (a 20°C)
a 5 MHz	dB/100m	1,5
a 10 MHz	dB/100m	2,1
a 30 MHz	dB/100m	2,9
a 50 MHz	dB/100m	3,8
a 200 MHz	dB/100m	7,9
a 300 MHz	dB/100m	9,7
a 470 MHz	dB/100m	12,0
a 690 MHz	dB/100m	14,5
a 1000 MHz	dB/100m	17,9
a 1750 MHz	dB/100m	24,8
a 2150 MHz	dB/100m	27,3
a 2400 MHz	dB/100m	29,1
a 3000 MHz	dB/100m	33,0
Tensión aislamiento funda (spark test)	kV	8,0

CABLES MULTIMEDIA Y HIBRIDOS

Cables 7:

MM97A45ZHB MM8503ZHB MM965ZHB H5080ZHB H6091ZHB 11/48LOPIPE SAT501AWG

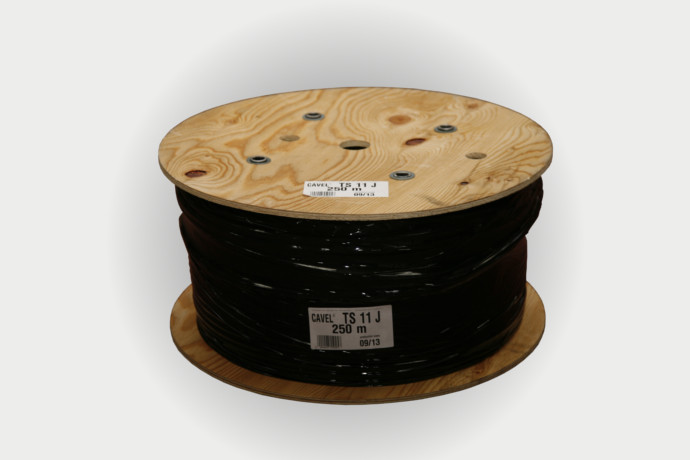

Embalaje Estándar
