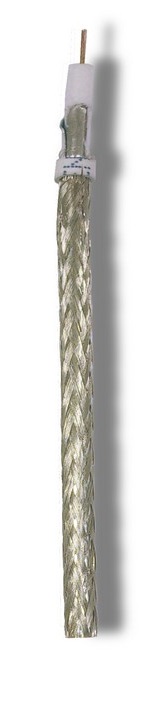

Cables sin rivestimiento RP913SG

Referencias
Referencias
Ref. RG RG 6+
Disponibilidad en stock
según la Norma EN 50117-2-4
CARACTERISTÍCAS CONSTRUCTIVAS
Conductor interno Ø mm 1,13
material Cu
Dieléctrico Ø mm 4,75
material PEG
Lamina material AP
Malla de hilos material CuSn
Cobertura malla % 72
Diámetro encima la Trenza Ø mm 5,30
CARACTERISTÍCAS MECÁNICAS
Peso del cobre kg/km 19,1
Peso del cable kg/km 28,1
Min radio de curvatura x 1/n mm 35/70
Fuerza máx. de tracción N 150
CARACTERISTÍCAS ELÉCTRICAS
Impedancia Ohm 75±3@200 MHz
Capacidad (@1kHz) pF/m 52 ± 2
Coeficiente de Velocidad % 85
Atenuación (a 20°C)
a 5 MHz dB/100m 1,4
a 10 MHz dB/100m 1,9
a 30 MHz dB/100m 3,0
a 50 MHz dB/100m 4,0
a 200 MHz dB/100m 8,1
a 300 MHz dB/100m 9,9
a 470 MHz dB/100m 12,6
a 862 MHz dB/100m 17,3
a 1000 MHz dB/100m 18,7
a 1750 MHz dB/100m 25,7
a 2150 MHz dB/100m 28,8
a 2400 MHz dB/100m 30,6
a 3000 MHz dB/100m 34,1
Pérdidas cumulativas de reflexión (SRL)
a 5 - 470 MHz dB >30
a 470 - 1000 MHz dB >28
a 1000 - 2000 MHz dB >26
a 2000 - 3000 MHz dB >22
Impedencia de trasferencia (Zt) Clase A+
5 - 30 MHz mOhm/m < 2,5
Eficacia del blindaje (SA) Clase A++
a 30 - 1000 MHz dB >110
a 1000 - 2000 MHz dB >105
a 2000 - 3000 MHz dB >90
Resistencia conductor int/ext (cc) Ohm/km 18,0 / 10,7
Resistencia de bucle Ohm/km 28,7
Tensión aislamiento funda (spark test) kV 3,0
Corriente máxima (Ieff) A 8
Cables sin rivestimiento
Conector
para instalación INTERIOR
  • F703
    Serie F de engarzado
    F de engarzado
  • FA703
    Serie F a Roscar
    F roscar
  • IECF5.1C
    Serie IEC (sin herramienta)
    hembra, sin alicate
  • IECF90C
    Serie IEC (sin herramienta)
    Ø 5,1 90° hembra
  • IECM5.1C
    Serie IEC (sin herramienta)
    macho, no tool
  • IECM90C
    Serie IEC (sin herramienta)
    Ø 5,1 90° macho
para instalación EXTERIOR

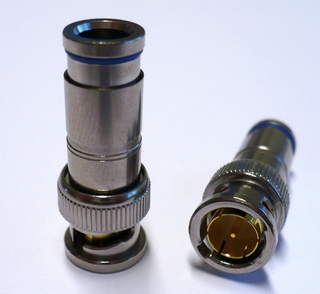

  • BNCC5.1C
    Serie BNC Compresión
    BNC compresión
  • BNCC703
    Serie BNC Compresión
    BNC compresión
  • FC7.0QM
    Serie F Compresión
    Quick Mount
  • FC703
    Serie F Compresión
    F Compresión
  • FCEM7.0C
    Serie F Compresión
    F Compresión
  • FCPO5.1C
    Serie F Compresión
    Ø 5,1 Push-On
  • IECFC703
    Serie IEC Compresión
    hembra, sin alicate
  • IECMC703
    Serie IEC Compresión
    Conector, macho
  • FC703C
    Serie F Compresión
    F Compresión
Adaptadores
  • DR01
    Adaptator
    Tuerca y arandela
  • F81-HQ
    Adaptator
    Adaptador F FF
  • FM-FF90
    Adaptator
    FM - FF 90°
  • MM-F703
    Adaptator
    Adaptador F MM
  • MM-FR703
    Adaptator
    Adaptador F MM
Otros Accessorios
  • C75-5L
    Accesorio - Interna
    Terminador 75 Ohm
  • CCFM75GI
    Accesorio - Interna
    Terminador 75 Ohm
  • SAT2VS
    Accesorio - Interna
    F SAT Filtro de cruce de 2 vias
  • TV2VS
    Accesorio - Interna
    IEC TV Filtro de cruce de 2 vias
