Cat. 7A S/FTP 4x2xAWG22/1 e AWG23/1 LAN7A1500454ZHA

LEGENDA
LEGENDA
Classe CPR sec. UE 305/2011 (DoP) Dca s1a,d1,a1
Disponibilità su richiesta
Applicazione Primary (Campus), Secondary (Riser), Tertiary (Horizontal)
Fino a Classe FA (1000 MHz), fino a 100 m (Channel)
Oltre 1000 MHz, fino a 50 m (Channel)
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T; 25GBase-T; 40GBase-T
IEEE 802.5: ISDN; TPDDI; ATM; CATV; Broadband Video; PoE/PoE+
Posa Interna ed Esterna
a Norma ISO/IEC 11801 Cl II (up to 1,5 GHz)
EN50288-12-1 (fino a 1,5 GHz)
EN50173
EIA-TIA 568
CEI-UNEL 36762
Reazione al fuoco EN50575
PARAMETRI COSTRUTTIVI
Conduttore interno Ø mm 0,64
materiale Cu
Isolamento Ø mm 1,52
materiale PEG
Nastro materiale AP
Treccia materiale CuSn
Copertura ottica treccia % 40
Guaina esterna Ø mm 8,2
materiale LSZH
PARAMETRI MECCANICI
Peso del rame kg/km 30,2
Peso del cavo kg/km 70,3
Min raggio di curvatura x 1/n mm 40/80
Massima forza di trazione N 150
PARAMETRI ELETTRICI
Impedenza Ohm 100±5@100 MHz
Capacità Mutua (@800Hz) pF/m 43
Velocità di propagazione % 77
Attenuazioni (a 20°C)
a 1 MHz dB/100m 2,1
a 4 MHz dB/100m 3,7
a 10 MHz dB/100m 5,8
a 20 MHz dB/100m 8,2
a 31,25 MHz dB/100m 10,3
a 62,5 MHz dB/100m 14,6
a 100 MHz dB/100m 18,5
a 155,5 MHz dB/100m 23,2
a 250 MHz dB/100m 29,7
a 500 MHz dB/100m 43,7
a 600 MHz dB/100m 47,1
a 1000 MHz dB/100m 61,9
a 1500 MHz dB/100m 77,2
NEXT
a 1 MHz dB 105,4
a 4 MHz dB 96,4
a 10 MHz dB 90,4
a 20 MHz dB 85,9
a 31,25 MHz dB 83,0
a 62,5 MHz dB 78,5
a 100 MHz dB 75,4
a 155,5 MHz dB 72,5
a 250 MHz dB 69,4
a 500 MHz dB 65,6
a 600 MHz dB 63,7
a 1000 MHz dB 60,4
a 1500 MHz dB 57,8
Attenuazione di Accoppiamento dB > 45
Impedenza di trasferimento (Zt)
1 MHz mOhm/m < 5
10 MHz mOhm/m < 3
30 MHz mOhm/m < 3
Attenuazione
di schermatura (SA)
a 30 - 100 MHz dB > 80
a 100 - 1000 MHz dB > 85
Resistenza cc conduttori Ohm/km 57,5
Resistenza di loop Ohm/km 115,0
Tensione d'isolamento guaina (CC, 1 min) kV 1,0
Cat. 7A S/FTP 4x2xAWG22/1 e AWG23/1
Imballaggio Standard
  • 1 x 500m Bobina di legno
    Tipo Imballo Unitario Bobina legno
    Articolo   LAN7A1500454ZHAMKL5530500
    Pezzatura Unitaria m 500 Barcode Singolo EAN13 8000030350504
    Pezzatura Confezione m 1 x 500m Barcode Confezione EAN13 8000030350504

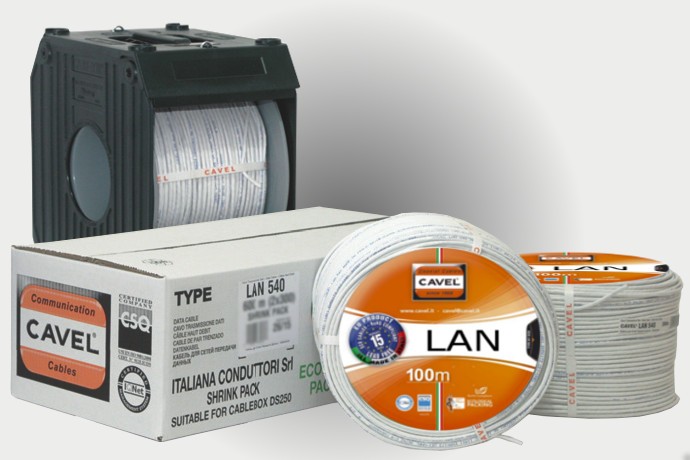

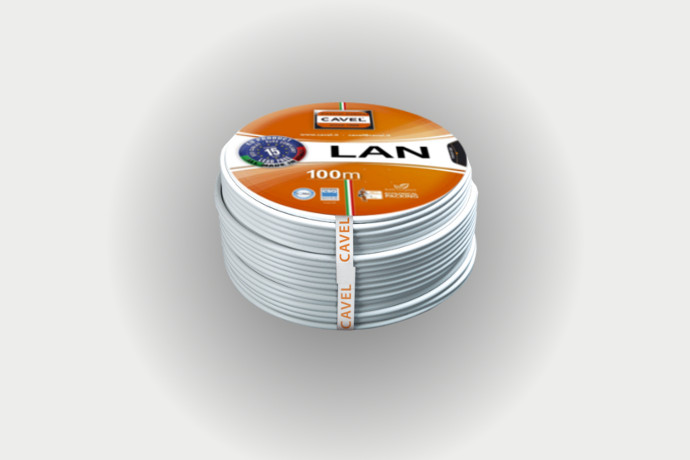

  • 2 x 100m = 200m Shrink Pack in Scatola
    Tipo Imballo Unitario Rotolo CABLEBOX adatto DS100
    Articolo   LAN7A1500454ZHAMKS100
    Pezzatura Unitaria m 100 Barcode Singolo EAN13 8000030310102
    Pezzatura Confezione m 2 x 100m = 200m Barcode Confezione EAN13 8000030330209
Spine e Frutti RJ45 ed Attrezzi

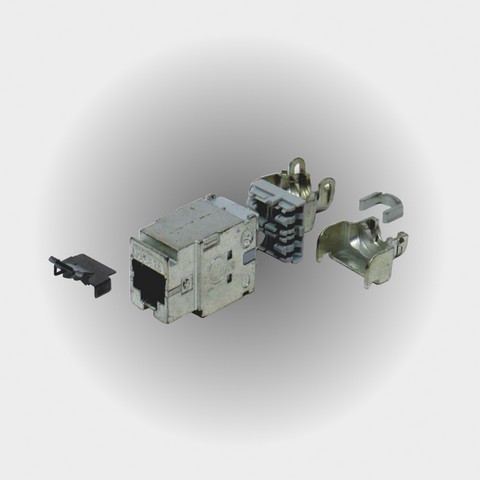

  • MGN7A45
    Frutto RJ45 S/FTP schermato     schermato a Crimpare PS-GG45 Nexans

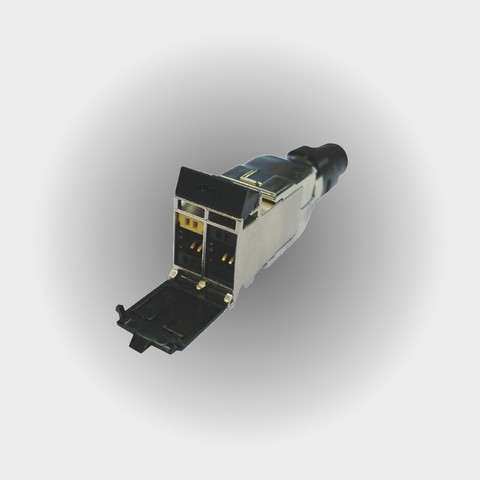

  • MTS7A45
    Frutto RJ45 S/FTP schermato     schermato a Crimpare PS-TERA™ Siemon
Pinze

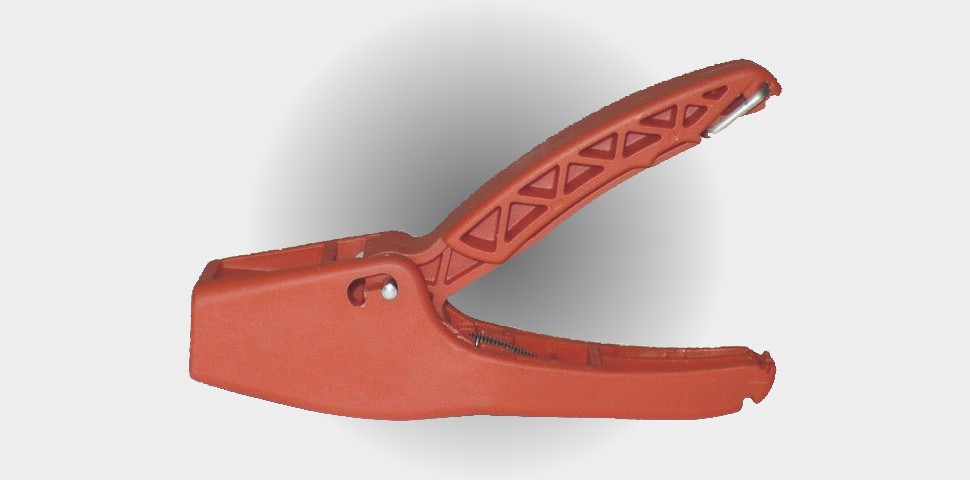

  • CTGG45

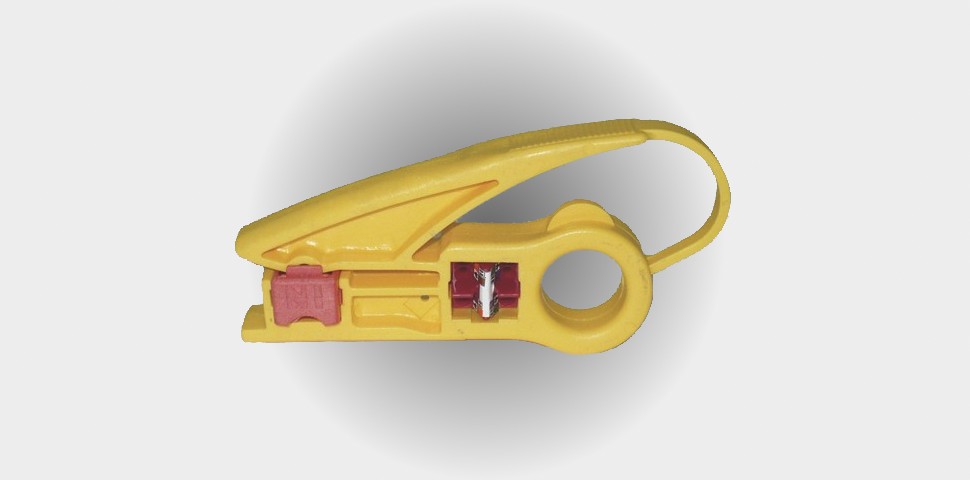

    Attrezzi     Attrezzo di cablatura di Cat. 7A con frutto schermato PS-GG45 (Art. MGN7A45)     		PTTERA

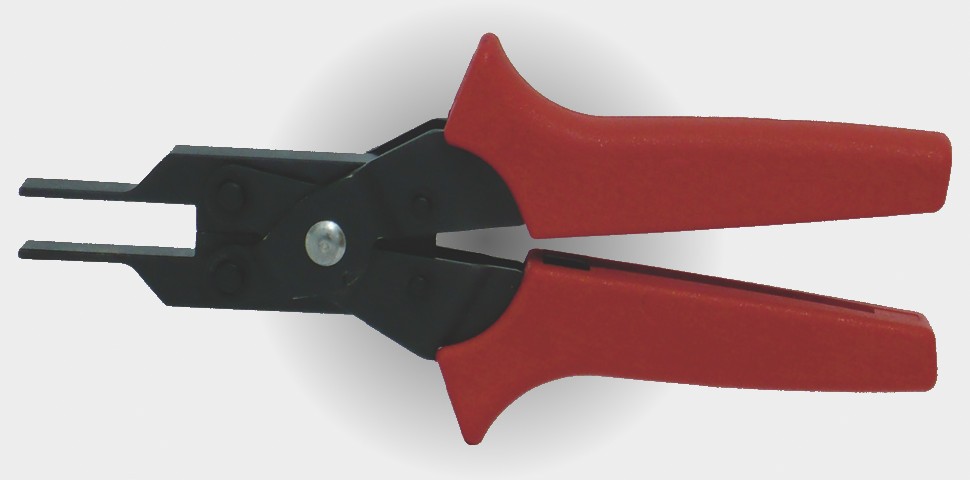

    Attrezzi     Pinza Preparazione MTS7A45 (PS-TERA) Cat. 7A     		PPTERA
    Attrezzi     Pinza Parallela per terminare frutto PS-TERA (art. MTS7A45), per cavi 7A
  • CTGG45
    Attrezzi     Attrezzo di cablatura di Cat. 7A con frutto schermato PS-GG45 (Art. MGN7A45)     		PTTERA
    Attrezzi     Pinza Preparazione MTS7A45 (PS-TERA) Cat. 7A     		PPTERA
    Attrezzi     Pinza Parallela per terminare frutto PS-TERA (art. MTS7A45), per cavi 7A
