Cat. 6 F/UTP 4x2xAWG23/1 LAN641ZH

LEGENDA
LEGENDA
Classe CPR sec. UE 305/2011 (DoP) Eca
Disponibilità a magazzino
Applicazione Primary (Campus), Secondary (Riser), Tertiary (Horizontal)
IPTV; HbbTV 2.0.n
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T
IEEE 802.5 16 MB: ISDN; TPDDI; ATM; PoE
Posa Interna ed Esterna
a Norma ISO/IEC 11801 Class E
EN50288-5-1
EN50173
EIA-TIA 568
CEI-UNEL 36762
Reazione al fuoco EN50575
PARAMETRI COSTRUTTIVI
Conduttore interno Ø mm 0,57
materiale Cu
Isolamento Ø mm 1,10
materiale PE
Nastro materiale Pet
Secondo nastro materiale AP
Guaina esterna Ø mm 7,8
materiale LSZH
PARAMETRI MECCANICI
Peso del rame kg/km 19,9
Peso del cavo kg/km 58,6
Min raggio di curvatura x 1/n mm 35/70
Massima forza di trazione N 100
PARAMETRI ELETTRICI
Impedenza Ohm 100±5@100 MHz
Capacità Mutua (@800Hz) pF/m 48
Velocità di propagazione % 67
Attenuazioni (a 20°C)
a 1 MHz dB/100m 1,8
a 10 MHz dB/100m 5,4
a 20 MHz dB/100m 7,7
a 31,2 MHz dB/100m 9,6
a 62,5 MHz dB/100m 13,7
a 100 MHz dB/100m 17,4
a 155,5 MHz dB/100m 21,9
a 250 MHz dB/100m 28,1
NEXT
a 1 MHz dB 100,0
a 10 MHz dB 80,0
a 20 MHz dB 70,0
a 31,2 MHz dB 65,0
a 62,5 MHz dB 60,0
a 100 MHz dB 60,0
a 155,5 MHz dB 55,0
a 250 MHz dB 50,0
Attenuazione di Accoppiamento dB > 45
Impedenza di trasferimento (Zt)
1 MHz mOhm/m < 35
10 MHz mOhm/m < 41
30 MHz mOhm/m < 110
100 MHz mOhm/m < 150
Attenuazione
di schermatura (SA)
a 30 - 250 MHz dB > 50
Resistenza cc conduttori Ohm/km 73,0
Resistenza di loop Ohm/km 146,0
Tensione d'isolamento guaina (CC, 1 min) kV 1,0
Cat. 6 F/UTP 4x2xAWG23/1

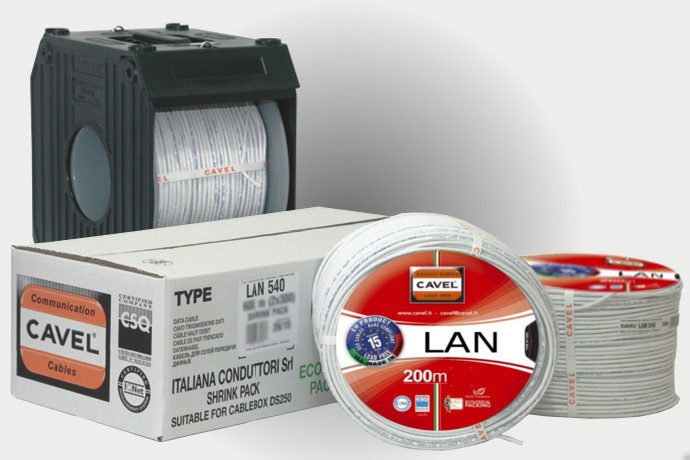

Imballaggio Standard
  • 2 x 200m = 400m Shrink Pack in Scatola

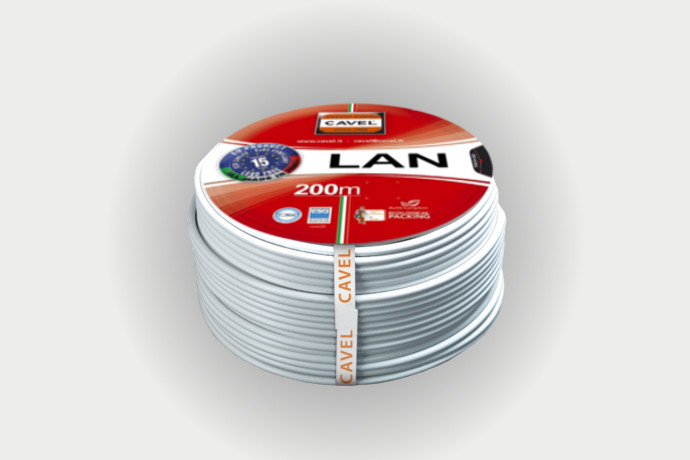

    Tipo Imballo Unitario Rotolo CABLEBOX adatto DS250
    Articolo   LAN641ZHMKS200
    Pezzatura Unitaria m 200 Barcode Singolo EAN13 8000069310203
    Pezzatura Confezione m 2 x 200m = 400m Barcode Confezione EAN13 8000069330409
Spine e Frutti RJ45 ed Attrezzi

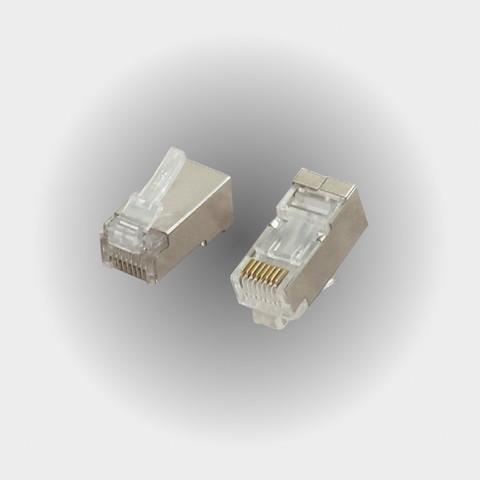

Spine RJ45
  • PLUG6F
    Connettore RJ45
    Frutto FTP Cat. 6
Frutti RJ45
  • KJ641AA
    Frutto RJ45 FTP
    Cat.6 Autocrimpante Alu
