| Classe CPR sec. UE 305/2011 (DoP) | Eca | |
| Disponibilità | a magazzino | |
| Applicazione | Primary (Campus), Secondary (Riser), Tertiary (Horizontal) | |
| a Norma | EIA-TIA 568A | |
| ISO/IEC 11801 2° ed. | ||
| IEC 61156-5 | ||
| EN 50173 | ||
| EN 50288-3-1 | ||
| Reazione al fuoco | IEC 60332-1 | |
| EN50575 | ||
| PARAMETRI COSTRUTTIVI | ||
| Conduttore interno | Ø mm | 0,51 |
| materiale | Cu | |
| Isolamento | Ø mm | 0,90 |
| materiale | PE | |
| Guaina esterna | Ø mm | 5,1 |
| materiale | PVC | |
| PARAMETRI MECCANICI | ||
| Peso del rame | kg/km | 14,3 |
| Peso del cavo | kg/km | 31,0 |
| Min raggio di curvatura x 1/n | mm | 20/40 |
| Massima forza di trazione | N | 100 |
| PARAMETRI ELETTRICI | ||
| Impedenza | Ohm | 100±5@100 MHz |
| Capacità Mutua (@800Hz) | pF/m | 48 |
| Velocità di propagazione | % | 67 |
| Attenuazioni (a 20°C) | ||
| a 1 MHz | dB/100m | 1,9 |
| a 10 MHz | dB/100m | 6,0 |
| a 20 MHz | dB/100m | 8,5 |
| a 31,2 MHz | dB/100m | 10,7 |
| a 62,5 MHz | dB/100m | 15,7 |
| a 100 MHz | dB/100m | 19,8 |
| a 155,5 MHz | dB/100m | 24,2 |
| a 200 MHz | dB/100m | 27,5 |
| a 250 MHz | dB/100m | 29,2 |
| a 300 MHz | dB/100m | 32,0 |
| NEXT | ||
| a 1 MHz | dB | 71,0 |
| a 10 MHz | dB | 56,0 |
| a 20 MHz | dB | 51,0 |
| a 31,2 MHz | dB | 49,0 |
| a 62,5 MHz | dB | 44,0 |
| a 100 MHz | dB | 41,0 |
| a 155,5 MHz | dB | 38,0 |
| a 200 MHz | dB | 36,0 |
| a 250 MHz | dB | 35,0 |
| a 300 MHz | dB | 34,0 |
| Attenuazione di Accoppiamento | dB | > 45 |
| Resistenza cc conduttori | Ohm/km | 95,0 |
| Resistenza di loop | Ohm/km | 190,0 |
| Tensione d'isolamento guaina (CC, 1 min) | kV | 1,0 |
Cat. 5e U/UTP 4x2xAWG24/1
Imballaggio Standard
Accessori per Cablaggio strutturato
Spine e Frutti RJ45 ed Attrezzi
-
Mod. S150M
-
Mod. S300L
-

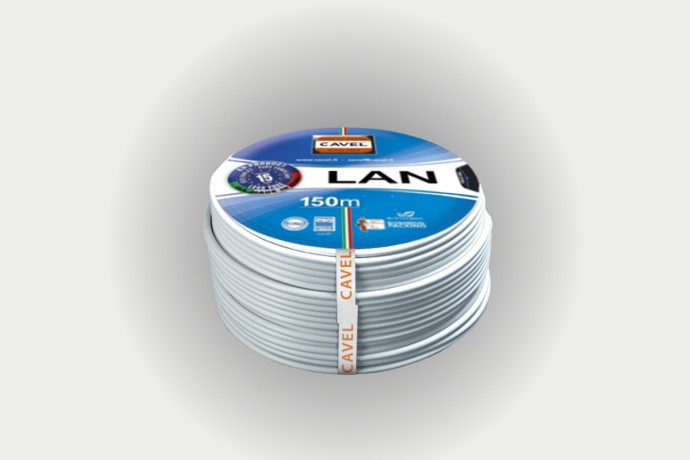

6 x 150m = 900m Shrink Pack in Scatola Tipo Imballo Unitario Rotolo
CABLEBOX adatto DS100
Articolo LAN540MKS150 Pezzatura Unitaria m 150 Barcode Singolo EAN13 8000057610155 Pezzatura Confezione m 6 x 150m = 900m Barcode Confezione EAN13 8000057630900 -

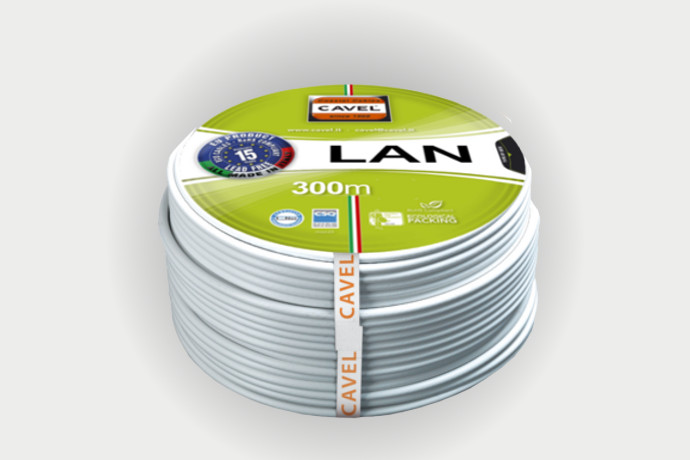

2 x 300m = 600m Shrink Pack in Scatola Tipo Imballo Unitario Rotolo
CABLEBOX adatto DS250
Articolo LAN540MKS300 Pezzatura Unitaria m 300 Barcode Singolo EAN13 8000057610308 Pezzatura Confezione m 2 x 300m = 600m Barcode Confezione EAN13 8000057630603
-
