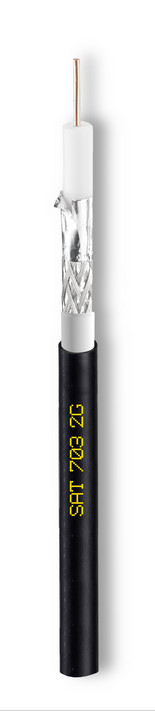

CAVI COASSIALI PER RICEZIONE SATELLITARE E DIGITALE SAT703-2G

LEGENDA
LEGENDA
Rif. RG RG 6+
Classe CPR sec. UE 305/2011 (DoP) Fca
Disponibilità a magazzino
Applicazione Posa Esterna e Interrata
a Norma EN50117-10-2
CEI-UNEL 36762
Reazione al fuoco EN50575
PARAMETRI COSTRUTTIVI
Conduttore interno Ø mm 1,13
materiale Cu
Dielettrico Ø mm 4,80
materiale PEG
Nastro materiale APA
Treccia materiale CuSn
Copertura ottica treccia % 45
Diametro sopra Treccia Ø mm 5,30
Secondo nastro materiale Pet
Guaina interna Ø mm 6,30
materiale PE
Guaina esterna Ø mm 7,6
materiale PVC
PARAMETRI MECCANICI
Peso del rame kg/km 14,4
Peso del cavo kg/km 41,6
Min raggio di curvatura x 1/n mm 40/80
Massima forza di trazione N 150
PARAMETRI ELETTRICI
Impedenza Ohm 75±3@200 MHz
Capacità (@1kHz) pF/m 52 ± 2
Velocità di propagazione % 85
Attenuazioni (a 20°C)
a 5 MHz dB/100m 1,6
a 10 MHz dB/100m 2,1
a 30 MHz dB/100m 3,2
a 50 MHz dB/100m 4,1
a 200 MHz dB/100m 8,0
a 300 MHz dB/100m 9,8
a 470 MHz dB/100m 12,4
a 690 MHz dB/100m 15,1
a 1000 MHz dB/100m 18,5
a 1750 MHz dB/100m 24,9
a 2150 MHz dB/100m 27,9
a 2400 MHz dB/100m 29,6
a 3000 MHz dB/100m 33,4
Perdite di riflessione strutturali (SRL)
a 5 - 470 MHz dB >30
a 470 - 1000 MHz dB >28
a 1000 - 2000 MHz dB >25
a 2000 - 3000 MHz dB >22
Impedenza di trasferimento (Zt) Classe C
5 - 30 MHz mOhm/m < 23
Attenuazione
di schermatura (SA)
Classe B
a 30 - 1000 MHz dB >80
a 1000 - 2000 MHz dB >80
a 2000 - 3000 MHz dB >65
Resistenza conduttore int/est (cc) Ohm/km 18,0 / 22,0
Resistenza di loop Ohm/km 40,0
Tensione di isolamento guaina (spark test) kV 8,0
Corrente massima (Ieff) A 8
CAVI COASSIALI PER RICEZIONE SATELLITARE E DIGITALE

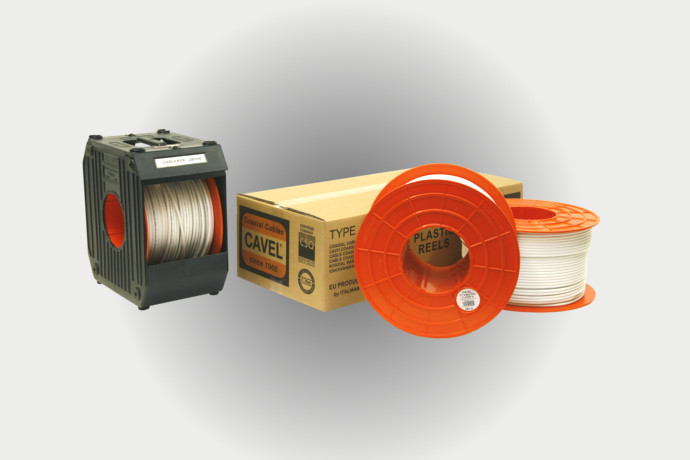

Imballaggio Standard

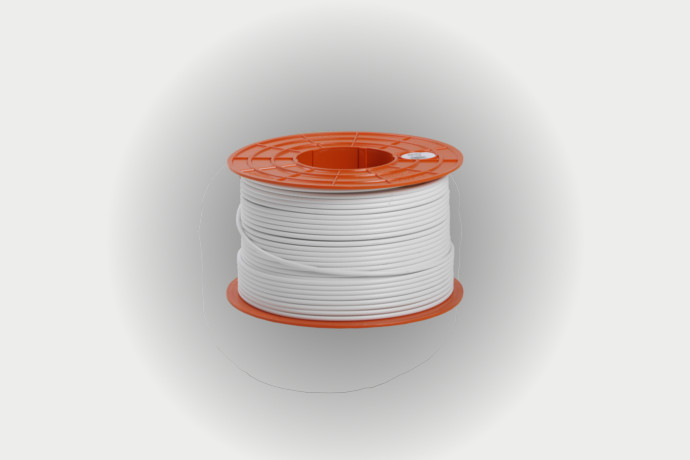

  • 2 x 200m = 400m Bobina di plastica in Scatola

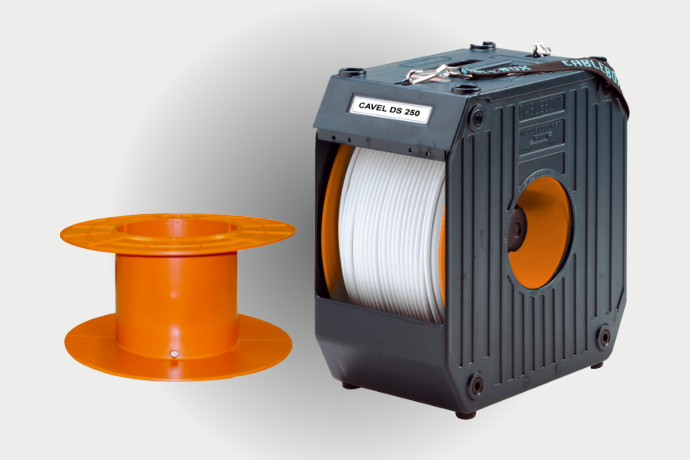

    Tipo Imballo Unitario Bobina CABLEBOX adatto DS250
    Articolo   SAT703-2GM3P3519200
    Pezzatura Unitaria m 200 Barcode Singolo EAN13 8000060540203
    Pezzatura Confezione m 2 x 200m = 400m Barcode Confezione EAN13 8000060530402
Connettori
per posa INTERNA
  • F125A
    Serie F a Crimpare
    F a Crimpare
  • FA125
    Serie F ad Avvitare
    F ad Avvitare
  • IECF90C
    Serie IEC (senza pinza)
    Ø 5,1 90°, femmina
  • IECM90C
    Serie IEC (senza pinza)
    Ø 5,1 90° maschio
Pinze
  • CRT04BL
    Pinza a Crimpare
    per connettori F, 0,324" e 0,360"
  • -
  • -
  • -
per posa ESTERNA
  • BNCC703
    Serie BNC a Compressione
    BNC a Compressione
  • FC703
    Serie F a Compressione
    F a compressione
  • IECFC703
    Serie IEC a Compressione
    femmina, senza pinza
  • IECMC703
    Serie IEC a Compressione
    maschio
  • FC703C
    Serie F a Compressione
    F a compressione
Pinze
  • COT04BL
    Pinza a Compressione
    per connettori BNC
    COT05BL
    Pinza a Compressione
    per connettori BNC, F e IEC
  • COT02BL
    Pinza a Compressione
    per connettori F
    COT05BL
    Pinza a Compressione
    per connettori BNC, F e IEC
  • COT05BL
    Pinza a Compressione
    per connettori BNC, F e IEC
  • COT05BL
    Pinza a Compressione
    per connettori BNC, F e IEC
  • COT02BL
    Pinza a Compressione
    per connettori F
    COT05BL
    Pinza a Compressione
    per connettori BNC, F e IEC
Adattatori
  • DR01
    Adattatore
    Dado e rondella
  • F81-HQ
    Adattatore
    Adattatore F FF
  • FM-FF90
    Adattatore
    FM - FF 90°
  • MM-F703
    Adattatore
    Adattatore F MM
  • MM-FR703
    Adattatore
    Adattatore F MM
Altri Accessori
per posa INTERNA
  • C75-5L
    Accessori per Posa Interna
    Chiusura 75 Ohm
  • CCFM75GI
    Accessori per Posa Interna
    Chiusura 75 Ohm
  • SAT2VS
    Accessori per Posa Interna
    F Divisore SAT 2 vie
  • TV2VS
    Accessori per Posa Interna
    Divisore TV 2 vie IEC
Utensili
  • FC02
    Altri Utensili
    Forbice universale CAVEL
