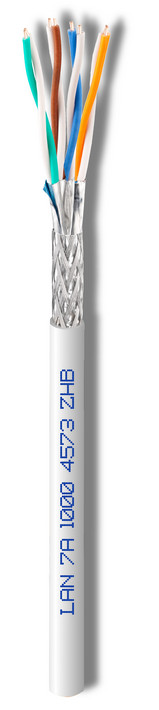

GRADE 3S TV SAT LAN7A10004573ZHB

Légende
Légende
Classe CPR à la UE 305/2011 (DoP) Dca s1a,d1,a1
Disponibilité en stock
Application Primary (Campus), Secondary (Riser), Tertiary (Horizontal)
IPTV; HbbTV 2.0.n
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T
IEEE 802.5: ISDN; TPDDI; ATM; CATV; Broadband Video; PoE/PoE+
Pose Interieur et Exterieur
à la Norme ISO/IEC 11801 Class Fa
EN50288-9-1
EN 50173
IEC 61156
EIA-TIA 568
NF C 15-100
XP C 90-483
XP C 93-531-14/15
CEI-UNEL 36762
Réaction au feu EN50575
DONNÉES DE CONSTRUCTION
Conducteur intérieur Ø mm 0,57
matériau Cu
Diélectrique Ø mm 1,35
matériau PEG
Ruban matériau AP
Tresse de fils matériau CuSn
Couverture tresse % 30
Diamètre par-dessus la Tresse Ø mm 1,91
Gaine extérieure Ø mm 8
matériau LSZH
DONNÉES MÉCANIQUE
Masse du cuivre kg/km 22,9
Masse du câble kg/km 66,0
Rayon de courbure min. x 1/n mm 40/80
Traction max. du câble N 150
DONNÉES ELECTRIQUES
Impédance Ohm 100±5@100 MHz
Capacité réciproque (@800Hz) pF/m 43
Facteur de propagation % 77
Affaiblissement (à 20°C )
à 1 MHz dB/100m 2,1
à 4 MHz dB/100m 3,6
à 10 MHz dB/100m 5,4
à 16 MHz dB/100m 6,8
à 20 MHz dB/100m 7,7
à 31,25 MHz dB/100m 9,6
à 62,5 MHz dB/100m 13,7
à 100 MHz dB/100m 17,4
à 125 MHz dB/100m 19,5
à 155,5 MHz dB/100m 21,9
à 175 MHz dB/100m 23,3
à 200 MHz dB/100m 25,0
à 250 MHz dB/100m 28,1
à 300 MHz dB/100m 30,9
à 450 MHz dB/100m 38,3
à 600 MHz dB/100m 44,8
à 750 MHz dB/100m 51,0
à 900 MHz dB/100m 54,5
à 1000 MHz dB/100m 58,0
à 2150 MHz dB/100m 90,0
NEXT
à 1 MHz dB 90,0
à 4 MHz dB 90,0
à 10 MHz dB 90,0
à 16 MHz dB 90,0
à 20 MHz dB 85,0
à 31,25 MHz dB 85,0
à 62,5 MHz dB 80,0
à 100 MHz dB 80,0
à 125 MHz dB 80,0
à 155,5 MHz dB 80,0
à 175 MHz dB 75,0
à 200 MHz dB 75,0
à 250 MHz dB 75,0
à 300 MHz dB 70,0
à 450 MHz dB 70,0
à 600 MHz dB 65,0
à 750 MHz dB 65,0
à 900 MHz dB 65,0
à 1000 MHz dB 65,0
Affaiblissement de couple dB > 45
Impédance de transfert (Zt)
1 MHz mOhm/m < 11
10 MHz mOhm/m < 7
30 MHz mOhm/m < 6
Efficacité d'écran (SA)
à 30 - 100 MHz dB > 70
à 100 - 1000 MHz dB > 60
Résistance cc conducteur Ohm/km 73,0
Résistance du boucle Ohm/km 146,0
Résistance d'isolement (DC, 1 min) kV 1,0
GRADE 3S TV SAT
Emballage Standard
  • 2 x 100m = 200m Shrink Pack en Carton
    Conditionement Rouleaux CABLEBOX adapté DS100
    Article   LAN7A10004573ZHBMKS100
    Unité d’Emballage m 100 Code-Barres à l'unité EAN13 8000051510109
    Contenu d'Emballage m 2 x 100m = 200m Code-Barres d'Emballage EAN13 8000051530206
  • 1 x 500m Touret bois
    Conditionement Tambour
    Article   LAN7A10004573ZHBMKL5525500
    Unité d’Emballage m 500 Code-Barres à l'unité EAN13 8000051550501
    Contenu d'Emballage m 1 x 500m Code-Barres d'Emballage EAN13 8000051550501
Connecteur mâle et femelle RJ45 et outils
  • KJ6A7HQ
    Connecteur femelle RJ45 S/FTP blindé
    Cat.6A e 7 sans outil Alu
  • MGN7A45
    Connecteur femelle RJ45 S/FTP blindé
    Blindé a Crimpare PS-GG45 Nexans
  • MTS7A45
    Connecteur femelle RJ45 S/FTP blindé
    Blindé a CrimparePS-GG45 Nexans
Pince
  • -
  • CTGG45
    Outils
    ?Attrezzo di cablatura di Cat. 7A con frutto schermato PS-GG45 (Art. MGN7A45)
    PTTERA
    Outils
    Outil per MTS7A45 (PS-TERA ) Cat.7A
    PPTERA
    Outils
    Outil terminal per MTS7A45 (PS-TERA ) Cat.7A
  • CTGG45
    Outils
    ?Attrezzo di cablatura di Cat. 7A con frutto schermato PS-GG45 (Art. MGN7A45)
    PTTERA
    Outils
    Outil per MTS7A45 (PS-TERA ) Cat.7A
    PPTERA
    Outils
    Outil terminal per MTS7A45 (PS-TERA ) Cat.7A
