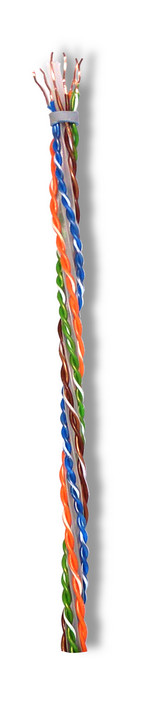

Cables sin rivestimiento LAN640SG

Referencias
Referencias
Disponibilidad en stock
según la Norma EIA-TIA 568-B-2
ISO/IEC 11801 2° ed.
IEC 61156-5
EN 50173
EN 50288-6-1
CARACTERISTÍCAS CONSTRUCTIVAS
Conductor interno Ø mm 0,57
material Cu
Dieléctrico Ø mm 1,00
material PE
CARACTERISTÍCAS MECÁNICAS
Peso del cobre kg/km 18,5
Peso del cable kg/km 41,0
Min radio de curvatura x 1/n mm 35/70
CARACTERISTÍCAS ELÉCTRICAS
Impedancia Ohm 100±15@1 - 100 MHz
Ohm 100±22@100 - 250 MHz
Capacidad mutua (@800Hz) pF/m 48
Coeficiente de Velocidad % 67
Atenuación (a 20°C)
a 1 MHz dB/100m 1,8
a 10 MHz dB/100m 5,4
a 20 MHz dB/100m 7,7
a 31,2 MHz dB/100m 9,6
a 62,5 MHz dB/100m 13,7
a 100 MHz dB/100m 17,4
a 155,5 MHz dB/100m 21,9
a 200 MHz dB/100m 25,0
a 250 MHz dB/100m 28,1
NEXT
a 1 MHz dB 100,0
a 10 MHz dB 80,0
a 20 MHz dB 70,0
a 31,2 MHz dB 65,0
a 62,5 MHz dB 60,0
a 100 MHz dB 60,0
a 155,5 MHz dB 55,0
a 200 MHz dB 55,0
a 250 MHz dB 50,0
Atenuación de Coppia dB > 45
Resistencia cc conductor Ohm/km 80,0
Resistencia de bucle Ohm/km 160,0
Tensión aislamiento funda (CC, 1 min) kV 1,0
