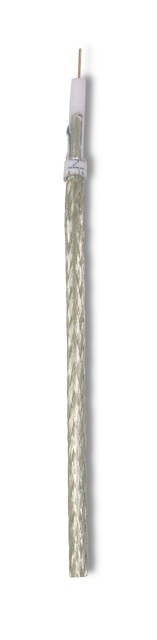

Cables sin rivestimiento DG80SG

Referencias
Referencias
Ref. RG RG 59
CARACTERISTÍCAS CONSTRUCTIVAS
Conductor interno Ø mm 0,80
material Cu
Dieléctrico Ø mm 3,50
material PEG
Lamina material APA
Malla de hilos material CuSn
Cobertura malla % 65
Diámetro encima la Trenza Ø mm 4,00
CARACTERISTÍCAS MECÁNICAS
Peso del cobre kg/km 11,1
Peso del cable kg/km 15,5
Min radio de curvatura x 1/n mm 25/50
Fuerza máx. de tracción N 90
CARACTERISTÍCAS ELÉCTRICAS
Impedancia Ohm 75±3@200 MHz
Capacidad (@1kHz) pF/m 52 ± 2
Coeficiente de Velocidad % 85
Atenuación (a 20°C)
a 5 MHz dB/100m 1,9
a 10 MHz dB/100m 2,6
a 30 MHz dB/100m 4,2
a 50 MHz dB/100m 5,5
a 200 MHz dB/100m 11,2
a 300 MHz dB/100m 13,9
a 470 MHz dB/100m 17,5
a 862 MHz dB/100m 24,2
a 1000 MHz dB/100m 26,2
a 1750 MHz dB/100m 35,3
a 2150 MHz dB/100m 39,6
a 2400 MHz dB/100m 42,2
a 3000 MHz dB/100m 48,0
Pérdidas cumulativas de reflexión (SRL)
a 5 - 470 MHz dB >30
a 470 - 1000 MHz dB >28
a 1000 - 2000 MHz dB >26
a 2000 - 3000 MHz dB >22
Impedencia de trasferencia (Zt) Clase B
5 - 30 MHz mOhm/m < 9
Eficacia del blindaje (SA) Clase A
a 30 - 1000 MHz dB >90
a 1000 - 2000 MHz dB >75
a 2000 - 3000 MHz dB >65
Resistencia conductor int/ext (cc) Ohm/km 35,0 / 18,6
Resistencia de bucle Ohm/km 53,6
Corriente máxima (Ieff) A 4
