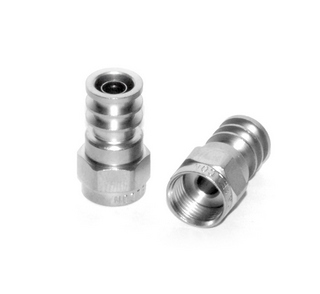

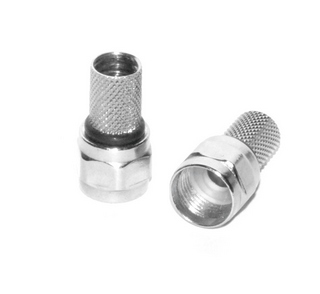

CAVI COASSIALI PER RICEZIONE DIGITALE TERRESTRE DG70

LEGENDA

Al Alluminio

AP Al/Poliestere

APAS Al/Poliestere/Al/Surline (colla)

APJ Al/Poliestere "piegato a J"

APS Alluminio/Poliestere/Surline

AWG (American Wires Gauge) Standard americano dimensione fili

CAI Confederation Aerial Industries (UK)

CCS Acciaio ramato (FeCu)

Cu Rame

Cu/Pet Rame/Poliestere

CuSn Rame stagnato

FeCu Acciaio ramato

FeZn acciaio zincato

LSZH Guaina zero alogeni

N Newton (circa 0,1 kg)

NEXT Diafonia

PE Polietilene

PEG Polietilene espanso a gas

Pet Poliestere

PJ Tamponatura con gelatina di petrolio (Petrol Jelly)

PVC Polivinilcloruro

PVCII PVC non contaminante

SA Attenuazione di schermatura (Screening Attenuation)

TI Impedenza di trasferimento (Zt)

Zt Impedenza di trasferimento

APA Al/Poliestere/Al

ACR Attenuazione di diafonia

Calcolo Attenuazione

Calcolo Caduta Tensione

Classe CPR sec. UE 305/2011 (DoP)		Eca
Disponibilità		a magazzino
Applicazione		4K-UHD
		Posa Interna
a Norma		EN50117-9-2
Reazione al fuoco		EN50575
PARAMETRI COSTRUTTIVI
Conduttore interno	Ø mm	0,70
	materiale	Cu
Dielettrico	Ø mm	3,00
	materiale	PEG
Nastro	materiale	APA
Treccia	materiale	CuSn
Copertura ottica treccia	%	72
Diametro sopra Treccia	Ø mm	3,50
Guaina esterna	Ø mm	4,4
	materiale	PVC
PARAMETRI MECCANICI
Peso del rame	kg/km	10,0
Peso del cavo	kg/km	20,8
Min raggio di curvatura x 1/n	mm	20/40
Massima forza di trazione	N	80
PARAMETRI ELETTRICI
Impedenza	Ohm	75±3@200 MHz
Capacità (@1kHz)	pF/m	52 ± 2
Velocità di propagazione	%	85
Attenuazioni (a 20°C)
a 5 MHz	dB/100m	2,5
a 10 MHz	dB/100m	3,5
a 30 MHz	dB/100m	5,2
a 50 MHz	dB/100m	6,7
a 200 MHz	dB/100m	13,0
a 300 MHz	dB/100m	15,9
a 470 MHz	dB/100m	20,2
a 690 MHz	dB/100m	24,0
a 862 MHz	dB/100m	27,8
a 1000 MHz	dB/100m	29,9
a 1750 MHz	dB/100m	40,3
a 2150 MHz	dB/100m	45,0
a 2400 MHz	dB/100m	47,9
a 3000 MHz	dB/100m	53,7
Perdite di riflessione strutturali (SRL)
a 5 - 470 MHz	dB	>28
a 470 - 1000 MHz	dB	>28
a 1000 - 2000 MHz	dB	>26
a 2000 - 3000 MHz	dB	>22
Impedenza di trasferimento (Zt)	Classe	B
5 - 30 MHz	mOhm/m	< 7
Attenuazione di schermatura (SA)	Classe	A
a 30 - 1000 MHz	dB	>90
a 1000 - 2000 MHz	dB	>75
a 2000 - 3000 MHz	dB	>67
Resistenza conduttore int/est (cc)	Ohm/km	45,5 / 19,6
Resistenza di loop	Ohm/km	65,1
Tensione di isolamento guaina (spark test)	kV	2,5
Corrente massima (Ieff)	A	3

CAVI COASSIALI PER RICEZIONE DIGITALE TERRESTRE

Cavi 5:

CW41S DG70 DG80 DG80CZHB DG125

Imballaggio Standard

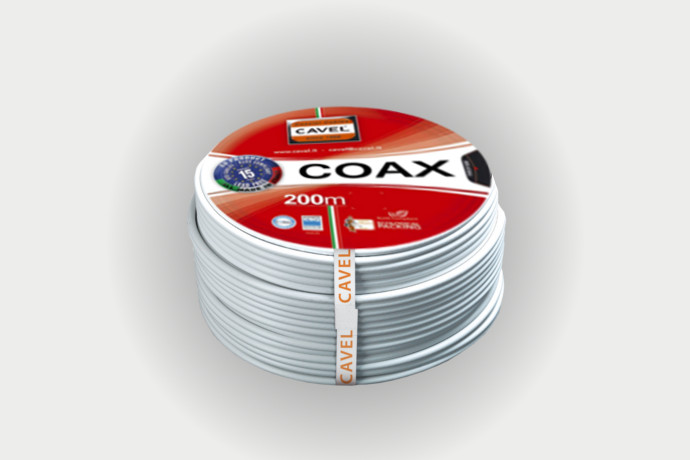

Mod. S200M

6 x 200m = 1200m Shrink Pack in Scatola
Tipo Imballo Unitario	Rotolo		CABLEBOX adatto	DS100
Articolo		DG70M3S200
Pezzatura Unitaria	m	200	Barcode Singolo	EAN13	8000004610207
Pezzatura Confezione	m	6 x 200m = 1200m	Barcode Confezione	EAN13	8000004631202
