CAVI COASSIALI PER RICEZIONE DIGITALE TERRESTRE CW41S

LEGENDA
LEGENDA
Rif. RG mini RG 59
Classe CPR sec. UE 305/2011 (DoP) Eca
Disponibilità a magazzino
Applicazione Posa Interna
a Norma EN50117-9-2
CEI-UNEL 36762
Reazione al fuoco EN50575
PARAMETRI COSTRUTTIVI
Conduttore interno Ø mm 0,41
materiale FeCu
Dielettrico Ø mm 1,90
materiale PEG
Nastro materiale APAS
Treccia materiale CuSn
Copertura ottica treccia % 70
Diametro sopra Treccia Ø mm 2,47
Guaina esterna Ø mm 3,6
materiale PVC
PARAMETRI MECCANICI
Peso del rame kg/km 4,3
Peso del cavo kg/km 15,0
Min raggio di curvatura x 1/n mm 15/30
Massima forza di trazione N 120
PARAMETRI ELETTRICI
Impedenza Ohm 75±3@200 MHz
Capacità (@1kHz) pF/m 55 ± 3
Velocità di propagazione % 82
Attenuazioni (a 20°C)
a 5 MHz dB/100m 3,8
a 10 MHz dB/100m 5,4
a 30 MHz dB/100m 8,6
a 50 MHz dB/100m 11,0
a 200 MHz dB/100m 21,2
a 300 MHz dB/100m 26,2
a 470 MHz dB/100m 33,0
a 690 MHz dB/100m 41,0
a 1000 MHz dB/100m 49,0
a 1750 MHz dB/100m 66,0
a 2150 MHz dB/100m 74,6
a 2400 MHz dB/100m 78,8
a 3000 MHz dB/100m 88,9
Perdite di riflessione strutturali (SRL)
a 5 - 470 MHz dB >25
a 470 - 1000 MHz dB >21
a 1000 - 2000 MHz dB >20
a 2000 - 3000 MHz dB >18
Impedenza di trasferimento (Zt) Classe B
5 - 30 MHz mOhm/m < 10
Attenuazione
di schermatura (SA)
Classe A
a 30 - 1000 MHz dB >85
a 1000 - 2000 MHz dB >85
a 2000 - 3000 MHz dB >75
Resistenza conduttore int/est (cc) Ohm/km 310,0 / 30,0
Resistenza di loop Ohm/km 340,0
Tensione di isolamento guaina (spark test) kV 2,5
CAVI COASSIALI PER RICEZIONE DIGITALE TERRESTRE

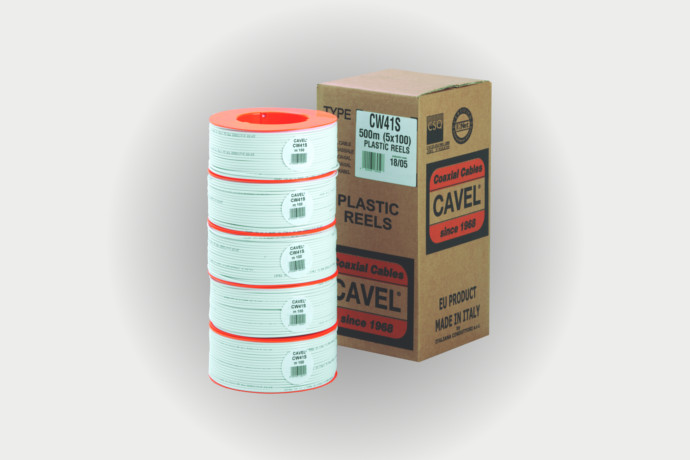

Imballaggio Standard
  • 5 x 100m = 500m Bobina di plastica in Scatola

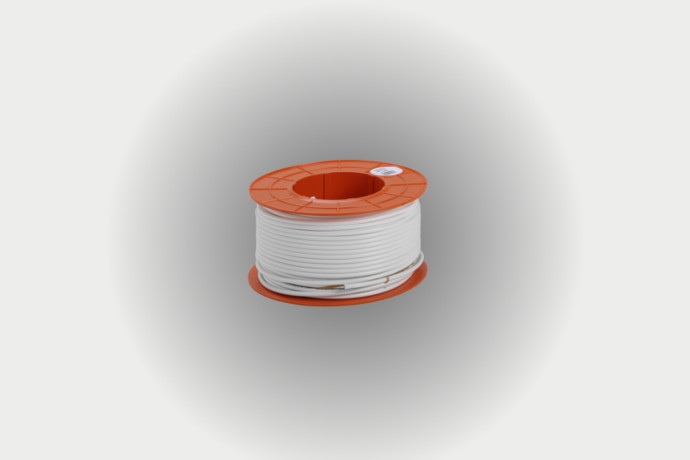

    Tipo Imballo Unitario Bobina
    Articolo   CW41SP1807100
    Pezzatura Unitaria m 100 Barcode Singolo EAN13 8000003140101
    Pezzatura Confezione m 5 x 100m = 500m Barcode Confezione EAN13 8000003130508
Spelacavi
  • CS41
    Spelacavo per Cavi da Discesa
    per CW41S
Connettori
per posa INTERNA

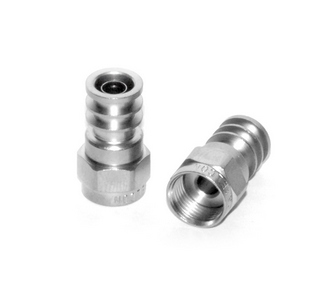

  • F41
    Serie F a Crimpare
    per CW41S
Pinze
  • CRT03BL
    Pinza a Crimpare
    per connettori F, 0,262" e 0,324"
per posa ESTERNA

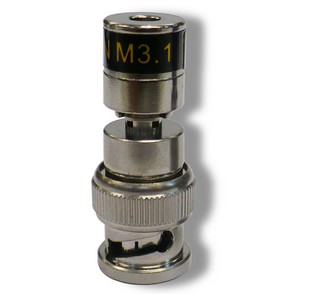

  • BNCC40
    Serie BNC a Compressione
    BNC a Compressione
  • BNCCEM3C
    Serie BNC a Compressione
    BNC a Compressione
Adattatori
  • DR01
    Adattatore
    Dado e rondella
  • F81-HQ
    Adattatore
    Adattatore F FF
  • FM-FF90
    Adattatore
    FM - FF 90°
  • MM-F703
    Adattatore
    Adattatore F MM
  • MM-FR703
    Adattatore
    Adattatore F MM
Altri Accessori
  • C75-5L
    Accessori per Posa Interna
    Chiusura 75 Ohm
  • CCFM75GI
    Accessori per Posa Interna
    Chiusura 75 Ohm
  • SAT2VS
    Accessori per Posa Interna
    F Divisore SAT 2 vie
  • TV2VS
    Accessori per Posa Interna
    Divisore TV 2 vie IEC
